Legenda wykresu

Ta strona wyjaśnia jak interpretować wykresy, które są wygenerowane przez doxygen.

Rozważ następujący przykład:

/*! Klasa Niewidzialna z powodu okrojenia */
class Niewidzialna { };

/*! Klasa Okrojona, relacja dziedziczenia jest ukryta */
class Okrojona : public Niewidzialna { };

/* Klasa nie udokumentowana komentarzami doxygen */
class Nieudokumentowana { };

/*! Klasa, która jest dziedziczona publicznie */
class PublicznaBaza : public Okrojona { };

/*! A template class */
template<class T> class Templ { };

/*! Klasa, która jest dziedziczona przy użyciu dziedziczenia chronionego */
class ChronionaBaza { };

/*! Klasa, która jest dziedziczona prywatnie */
class PrywatnaBaza { };

/*! Klasa, która jest użyta przez klasę Dziedziczona */
class Uzyta { };

/*! Superklasa, która dziedziczy kilka innych klas */
class Dziedziczona : public PublicznaBaza,
                     protected ChronionaBaza,
                     private PrywatnaBaza,
                     public Nieudokumentowana,
                     public Templ<int>
{
  private:
    Uzyta *m_usedClass;
};

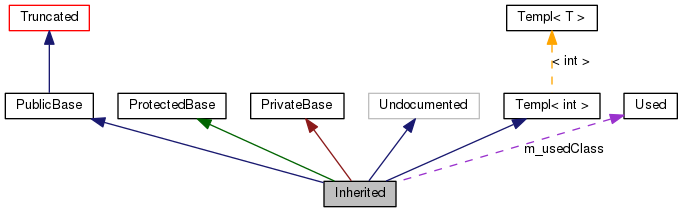

Rezultat na następującym wykresie:

Prostokąty w powyższym wykresie mają następujące znaczenie:

• Wypełniony czarny prostokąt reprezentuje strukturę lub klasę dla której został wygenerowany wykres.
• Prostokąt z czarną obwolutą oznacza udokumentowaną strukturę lub klasę.
• Prostokąt z szarą obwolutą oznacza nieudokumentowaną strukturę lub klasę.
• Prostokąt z czerwoną obwolutą oznacza udokumentowaną strukturę lub klasę dla której nie są pokazane wszystkie relacje dziedziczenia/zawierania. Wykres jest okrojony, jeśli nie mieści się w określonych brzegach.

Strzałki mają następujące znaczenie:

• Ciemno niebieska strzałka jest używana do wizualizacji relacji dziedziczenia publicznego pomiędzy dwiema klasami.
• Ciemno zielona strzałka jest używana dla dziedziczenia chronionego.
• Ciemno czerwona strzałka jest używana dla dziedziczenia prywatnego.
• Fioletowa przerywana strzałka jest używana jeśli klasa jest zawarta lub użyta przez inną klasę. Strzałka jest podpisana zmienną(ymi) przez które wskazywana klasa lub struktura jest dostępna.
